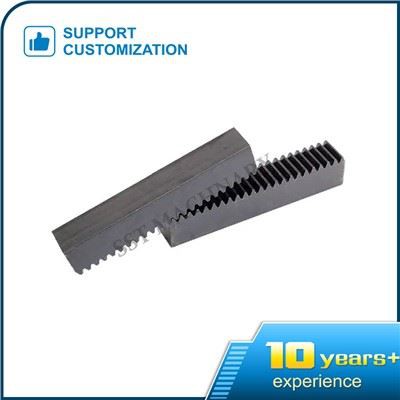

Γωνιακή βάση ταχυτήτων

Το προφίλ των δοντιών της σχάρας είναι μια ευθεία γραμμή, επομένως οι κανονικές τιμές κάθε σημείου στο προφίλ του δοντιού είναι παράλληλες. Επιπλέον, το ράφι κινείται οριζόντια κατά τη μετάδοση και η ταχύτητα κάθε σημείου στο προφίλ του δοντιού είναι η ίδια σε μέγεθος και κατεύθυνση. Επομένως, η γωνία πίεσης (Angle Gear Rack) κάθε σημείου στο προφίλ του δοντιού rack είναι η ίδια και το μέγεθός του είναι ίσο με τη γωνία κλίσης του προφίλ δοντιού, η οποία συνήθως αναφέρεται ως γωνία προφίλ δοντιού. Η τυπική τιμή είναι 20 μοίρες. Μπορεί να μετρήσει απευθείας την περιλαμβανόμενη γωνία μεταξύ της επιφάνειας του δοντιού και της γραμμής ευρετηρίου ή της γραμμής κορυφής και ρίζας του δοντιού.

Γωνία εμπλοκής μεταξύ του γραναζιού και του οδοντωτού τροχού Είναι πάντα ίση με τη γωνία πίεσης της ακραίας όψης της ράβδου, επειδή η γραμμή πλέγματος είναι πάντα κάθετη στο γραμμικό προφίλ δοντιού της ράβδου και εφάπτεται στον κύκλο της βάσης του γραναζιού.

Για τη γωνία πίεσης των γραναζιών (Angle Gear Rack), μπορούν να ληφθούν πολλές τιμές, που κυμαίνονται από 14,5 μοίρες έως περίπου 25 μοίρες. Όσο μικρότερη είναι η γωνία πίεσης του γραναζιού, τόσο μεγαλύτερη είναι η απόδοση μετάδοσης και τόσο χειρότερη είναι η μηχανική αντοχή του γραναζιού. Όσο μεγαλύτερη είναι η γωνία πίεσης του κιβωτίου ταχυτήτων, τόσο χαμηλότερη είναι η απόδοση μετάδοσης, αλλά τόσο μεγαλύτερη είναι η μηχανική αντοχή των δοντιών. Το γρανάζι ιντσών υιοθετεί γωνία πίεσης 14,5 μοιρών και το μετρικό γρανάζι υιοθετεί γωνία πίεσης 20 μοιρών, η οποία θεωρείται κυρίως από την εναλλαξιμότητα και την καθολικότητα. Γνωρίζουμε ότι για την επεξεργασία του γραναζιού, κάθε μονάδα και κάθε γωνία πίεσης απαιτεί μια εστία γραναζιού. Εάν χρησιμοποιείται φρέζα για την επεξεργασία γραναζιών, ο φρέζας με γρανάζια για κάθε γωνία πίεσης απαιτεί 8 προδιαγραφές δοντιών. Με αυτόν τον τρόπο, υπάρχουν πάρα πολλά είδη κοπτικών για διαφορετικές μονάδες ολόκληρης της σειράς εργαλείων, ειδικά σε στρατιωτικό εξοπλισμό εν καιρώ πολέμου.

Για ισχυρή ευελιξία και καλή εναλλαξιμότητα, η προδιαγραφή γραναζιών πρέπει να είναι στη σειρά των μονάδων.

Και η γωνία πίεσης (Angle Gear Rack) πρέπει να είναι τυποποιημένη. Οι 20 μοίρες είναι το γερμανικό πρότυπο, λαμβάνοντας υπόψη την απόδοση και τη δύναμη της μετάδοσης.

Οι δύο δείκτες είναι καλά ισορροπημένοι.
