Γρανάζια σπειροειδούς λοξοτομής

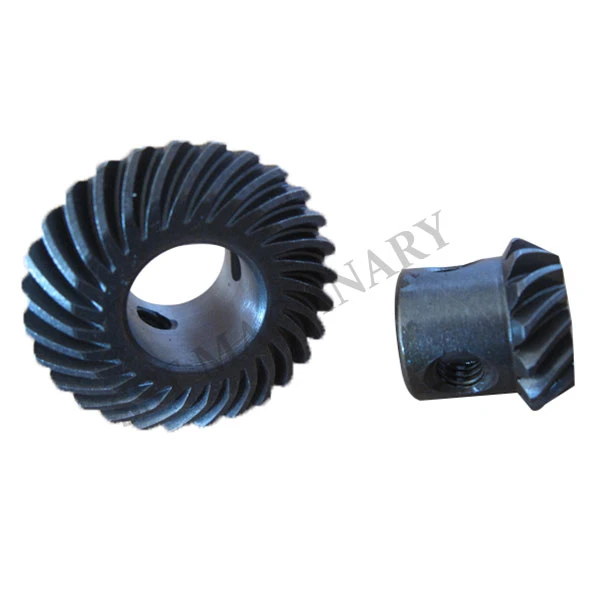

Σπειροειδές κωνικό γρανάζι:

Η SSTmachinery κατασκευάζει καλής ποιότητας σετ κωνικών γραναζιών.

Όλα τα σπειροειδή κωνικά εργαλεία κατασκευασμένα από τόρνο CNC και καλά ελέγχου για τις διαστάσεις.

Ένα σπειροειδές κωνικό γρανάζι είναι ένα γρανάζι με κόλουρο κωνικό προφίλ και ελικοειδή ή καμπύλα δόντια.

Τα κωνικά γρανάζια χρησιμοποιούνται συνήθως όπου η κατεύθυνση μιας εισόδου κίνησης πρέπει να περιστραφεί κατά 90 μοίρες.

Το πιο συνηθισμένο παράδειγμα χρήσης κωνικών γραναζιών για την επίτευξη αυτής της μετατόπισης 90 μοιρών είναι το διαφορικό ενός αυτοκινήτου.

Ένα σπειροειδές κωνικό γρανάζι διαθέτει ελικοειδή ή καμπύλα δόντια, επειδή αυτός ο σχεδιασμός των δοντιών παράγει λιγότερους κραδασμούς και θόρυβο και μπορεί να αντέξει υψηλότερες ταχύτητες περιστροφής από τα δόντια κοπής με σπιρούνι ή ευθεία κοπή.

Τα σπειροειδή κωνικά γρανάζια κόβονται είτε με δεξιό είτε με αριστερό οδοντωτό προσανατολισμό με το αντίστοιχο γρανάζι ή το γρανάζι κίνησης να είναι αντίθετου προσανατολισμού.

Λόγω της αλληλεπίδρασης των δοντιών, τα ελικοειδή γρανάζια λειτουργούν πιο ομαλά και αθόρυβα από τα οδοντωτές τροχούς. Το δόντι στο ελικοειδές γρανάζι κόβεται υπό γωνία με την επιφάνεια του γραναζιού. Όταν τα δύο δόντια αρχίζουν να εμπλέκονται, η επαφή είναι σταδιακή, ξεκινώντας από το ένα άκρο των δοντιών και διατηρώντας την επαφή καθώς το γρανάζι περιστρέφεται σε πλήρη εμπλοκή. Το τυπικό εύρος γωνίας έλικας είναι περίπου 15-30 μοίρες. Το φορτίο ώσης αλλάζει απευθείας με την εφαπτομένη της γωνίας της έλικας και η έλικα είναι το πιο συχνά χρησιμοποιούμενο γρανάζι στο κιβώτιο ταχυτήτων. Δημιουργούν επίσης μεγάλη ώση και χρησιμοποιούν ρουλεμάν για να υποστηρίξουν τα ωστικά φορτία. Τα ελικοειδή γρανάζια μπορούν να χρησιμοποιηθούν για τη ρύθμιση της γωνίας περιστροφής κατά 90 μοίρες. Όταν τοποθετείται σε κάθετο άξονα. Το εύρος της κανονικής αναλογίας μετάδοσης είναι από 3:2 έως 10:1.

Το υποειδές γρανάζι είναι ένα ελικοειδή γρανάζι του οποίου το σχήμα είναι ένα περιστρεφόμενο υπερβολοειδές και όχι ένας κώνος. Τα υποοειδή γρανάζια τοποθετούν το πινιόν στο γρανάζι ή τον τροχό κορώνας. Αυτό επιτρέπει στο πινιόν να έχει μεγαλύτερη διάμετρο και παρέχει μεγαλύτερη επιφάνεια επαφής. Το γρανάζι και το γρανάζι είναι συνήθως απέναντι και η γωνία έλικας του γρανάζι είναι συνήθως μεγαλύτερη από τη γωνία του γραναζιού. Το υποειδές γρανάζι χρησιμοποιείται στο σύστημα μετάδοσης ισχύος λόγω της μεγάλης σχέσης μετάδοσης. Κανονικά, το εύρος της κανονικής σχέσης μετάδοσης είναι από 10:1 έως 200:1.
