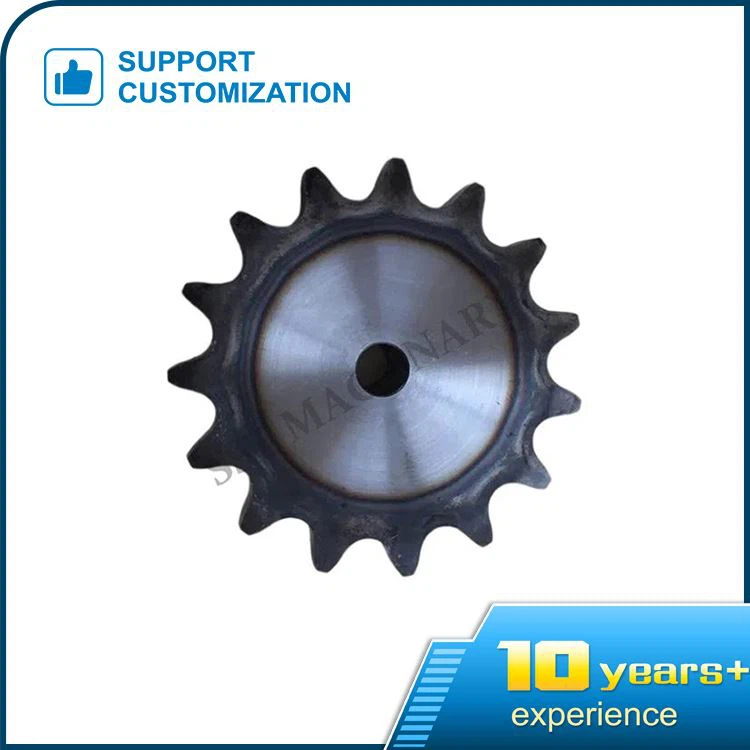

Γρανάζια αλυσίδας 08B

παράμετρος για γρανάζι αλυσίδας 08B:

Βήμα 12.7

Εσωτερικό πλάτος 7,75

Κύλινδρος 8.51

Δόντια NO: 8-125

Υλικό γρανάζι αλυσίδας 08B

Το υλικό πρέπει να διασφαλίζει ότι τα δόντια του γραναζιού έχουν επαρκή αντοχή και αντοχή στη φθορά. Συνήθως χρησιμοποιούνται ανθρακούχο χάλυβα και κράμα χάλυβα και η επιφάνεια των δοντιών υπόκειται σε θερμική επεξεργασία. Κατά τη λειτουργία, τα μικρά δόντια του γραναζιού συμμετέχουν στο πλέγμα περισσότερες φορές από το μεγάλο γρανάζι, με σοβαρή φθορά και κρούση. Επομένως, το υλικό του μικρού οδοντωτού τροχού αλυσίδας 08B πρέπει να είναι καλό και η σκληρότητα της επιφάνειας του δοντιού πρέπει να είναι υψηλή.

Στην αλυσίδα μετάδοσης κίνησης, επειδή η αλυσίδα είναι πολυγωνική στον τροχό και περιστρέφεται με το γρανάζι της αλυσίδας 08B, η ταχύτητα της αλυσίδας και η σχέση μετάδοσης αλλάζουν περιοδικά με το χρόνο, με αποτέλεσμα ανομοιόμορφη κίνηση και δυναμικό φορτίο, κρούση και κραδασμούς, που είναι το εγγενές χαρακτηριστικό της αλυσίδας οδηγώ. Προκειμένου να επιτευχθεί μια πιο σταθερή κίνηση αλυσίδας, διάφορες παράμετροι κίνησης (βήμα, αριθμός πολλαπλών δοντιών, περιορισμός της μέγιστης ταχύτητας του οδοντωτού τροχού) θα πρέπει να επιλέγονται εύλογα στο σχεδιασμό.

Αν και το βήμα του οδοντωτού τροχού 08Α και του αλυσοτροχού 08Β είναι 12,7, υπάρχουν διαφορές μεταξύ του οδοντωτού τροχού 08Α και του αλυσοτροχού 08Β και δεν μπορούν να χρησιμοποιηθούν γενικά.

1. Το πλάτος του εσωτερικού τμήματος είναι διαφορετικό και το πάχος του οδοντωτού τροχού 08A (7,85 mm) 08B (7,75 mm) είναι διαφορετικό

2. Η εξωτερική διάμετρος των κυλίνδρων είναι διαφορετική και ο τύπος δοντιού του οδοντωτού τροχού 08A (7,92 mm) 08B (8,51 mm) είναι διαφορετικός

Το πρότυπο της αλυσίδας τροχού στη χώρα μας είναι αγγλική μονάδα. Υπάρχουν 3 σημεία, 4 σημεία, 5 σημεία, 6 σημεία κ.λπ., καθώς και τροχοί μονοί, διπλοί, τρεις, τέσσερις σειρές κ.λπ. Η απόσταση σειρών διπλής σειράς, τριών σειρών και τεσσάρων σειρών γίνεται σύμφωνα με την εθνική πρότυπο.

Δεύτερον, υπάρχουν γρανάζια με τα γράμματα A και B ως μοντέλα, a ως γρανάζια τσιπ, B ως γρανάζια πάγκου και 1, 2 και 3 στο b1-2-3 ως γρανάζια μονής σειράς, διπλής σειράς και τριών σειρών αντίστοιχα. Το πάχος των δοντιών των οδοντωτών τροχών με διαφορετικά κλάσματα είναι διαφορετικό.

Το Sprocket κινείται με αλυσίδα και η μονάδα μοντέλου είναι γενικά βρετανική. Υπάρχουν μονή σειρά, διπλή σειρά και πολλές σειρές. Κατάλληλο για χαμηλή ταχύτητα, βαρύ φορτίο και υψηλή θερμοκρασία. Σε σύγκριση με τα γρανάζια, μπορεί να χρησιμοποιηθεί όπου τα κέντρα δύο αξόνων είναι μακριά.

Το κέντρο αυτών των οδοντωτών αλυσίδων 08B είναι κατασκευασμένο για να ταιριάζει στο ακριβές μέγεθος του άξονα. Κατασκευάζονται στο αναφερόμενο μέγεθος διαμέτρου άξονα και μπορούν να κατεργαστούν στο μέγιστο μέγεθος διαμέτρου άξονα. Τα δόντια έχουν μέγεθος ώστε να ταιριάζουν με μετρικές αλυσίδες κυλίνδρων ISO. Είναι κατασκευασμένα από ανοξείδωτο χάλυβα και δεν θα διαβρωθούν από υγρασία ή συχνές πλύσεις. Η εκτεταμένη πλήμνη καθιστά αυτά τα γρανάζι πιο σταθερά και ανθεκτικά από αυτά με επίπεδες πλήμνες. Συμμορφώνονται με το διεθνές πρότυπο ISO 606 (πρώην DIN 8187) για διαστάσεις και υλικά.
